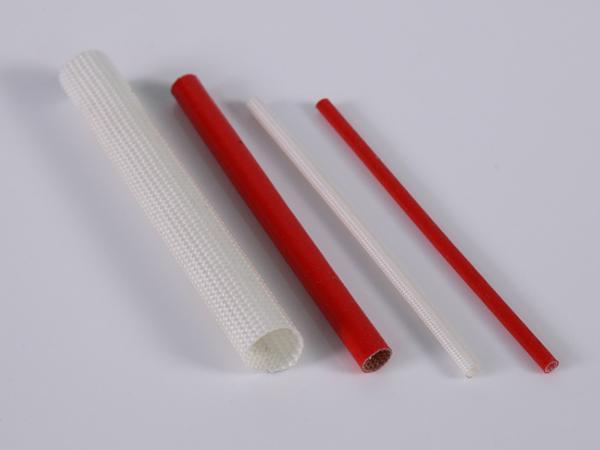

Silikon Kaplanmış Cam Elyaf Kılıf

Modeli: CB-SGS

Malzeme:Çapraz bağlı değiştirilmiş poliolefin reçine

Kullanım alanı
Silikon kaplanmış cam elyaf kılıf (ürün kimliği: CB-SGS) borunun içine örülmüş alkalisiz cam elyaftan üretilmekte ve sonra silikonla örtülüp, yüksek ısıyla işlenmektedir. Silikon kaplanmış cam elyaf kılıf H&N motorlarındaki iç demetlenmiş kablosunun yalıtım korumasında, elektrikli ev aletlerinde, elektrikli ısıtma aletlerinde, özel lamba ve fenerlerde, televizyon ve elektrik aksamında yaygın olarak kullanılabilir.

Spesifikasyonlar
Spesifikasyonlar İç Çap (D) (mm) Duvar kalınlığı (T) (mm) paketing Uzunluk(Meter /Roll)
1200V 1500V /2500V 4000V
Φ0.5 0.50+0.20/-0 0.28±0.05 0.35±0.05 0.40±0.05 100
Φ0.8 0.80+0.20/-0 0.28±0.05 0.35±0.05 0.40±0.05 100
Φ1.0 1.00+0.20/-0 0.28±0.05 0.35±0.05 0.40±0.05 100
Φ1.5 1.50+0.20/-0 0.28±0.05 0.35±0.05 0.40±0.05 100
Φ2.0 2.00+0.20/-0 0.28±0.05 0.35±0.05 0.40±0.05 100
Φ2.5 2.50+0.25/-0 0.30±0.05 0.35±0.05 0.40±0.05 100
Φ3.0 3.00+0.25/-0 0.30±0.05 0.35±0.05 0.40±0.05 100
Φ3.5 3.50+0.35/-0 0.38±0.05 0.42±0.05 0.50±0.05 100
Φ4.0 4.00+0.35/-0 0.38±0.05 0.42±0.05 0.50±0.05 100
Φ4.5 4.50+0.35/-0 0.38±0.05 0.42±0.05 0.50±0.05 100
Φ5.0 5.00+0.35/-0 0.38±0.05 0.42±0.05 0.50±0.05 100
Φ6.0 6.00+0.50/-0 0.43±0.05 0.45±0.05 0.55±0.05 100
Φ6.5 6.50+0.50/-0 0.43±0.05 0.45±0.05 0.55±0.05 100
Φ7.0 7.00+0.50/-0 0.43±0.05 0.45±0.05 0.55±0.05 100
Φ7.5 7.50+0.50/-0 0.43±0.05 0.45±0.05 0.55±0.05 100
Φ8.0 8.00+0.50/-0 0.43±0.05 0.45±0.05 0.55±0.05 50
Φ8.5 8.50+0.50/-0 0.43±0.05 0.45±0.05 0.55±0.05 50
Φ9.0 9.00+0.50/-0 0.43±0.05 0.45±0.05 0.55±0.05 50
Φ10 10.0+0.70/-0 0.47±0.05 0.53±0.05 0.60±0.05 50
Φ11 10.0+0.70/-0 0.47±0.05 0.53±0.05 0.60±0.05 50
Φ12 12.0+0.70/-0 0.47±0.05 0.53±0.05 0.60±0.05 30
Φ13 13.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 30
Φ14 14.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 30
Φ15 15.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 30
Φ16.0 16.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 30
Φ17.0 17.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 30
Φ18.0 18.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 25
Φ19.0 19.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 25
Φ20.0 20.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 25
Φ22.0 22.0+0.90/-0 0.68±0.05 0.70±0.05 1.00±0.05 25
Φ25.0 25.0+0.90/-0 0.68±0.05 0.70±0.05 1.00±0.05 25
Φ30.0 30.0+0.90/-0 0.68±0.05 0.70±0.05 1.00±0.05 25
Φ35.0 35.0+0.90/-0 0.68±0.05 0.70±0.05 1.00±0.05 25
Spesifikasyonlar
Madde Silikon cam elyaf kılıfı
Sıcaklık aralığı -10℃~+200℃
Sıcaklık Dayanımı 200±2℃,168 saat≥1/2 primary voltage
Yaşlanma testi 260℃, 6h, Çatlak yoking
Soğuk viraj Çatlak yoking
Horizontal Flame Test paso
Yanmazlık VW-1
Submerge Water Test Değişiklik yok
Performans indeksi
Ürün kodu Test koşulu Dielektrik sınıf Ortalama gerilim (v) Bireysel Değer (V)
CB-SGS-12 UL1441 C-3 1200 800
CB-SGS-15 UL1441 C-2 1500 1000
CB-SGS-25 UL1441 C -1 2500 1800
CB-SGS-40 UL1441 B 4000 3000
