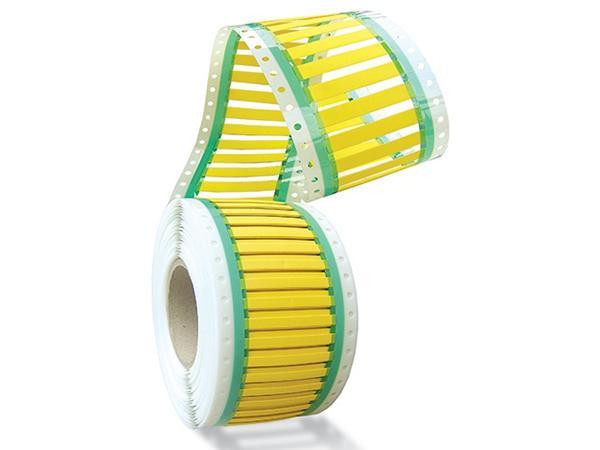

Isıyla Daralan Tel İşaretleyicisi, Baskı Yapılabilir Isıyla Daralan Makaron

Modeli: CYG-MT

Malzeme:Işınlanmış çapraz bağlı değiştirilmiş poliolefin

Daralma oranı: 3:1

Kullanım alanı
CYG-MT ürün kimlikli, 3:1 baskı yapılabilir ısıyla daralan makaron, farklı imalat uygulamalarındaki kablo ve ekipmanlara olan yüksek performanslı belirleme taleplerini karşılamaya yönelik tasarlanmaktadır. Asıl malzeme ışınlanmış çapraz bağlı değiştirilmiş pliolefin olduğundan dolayı, bu makaron, kendisini elektrik aksamında hat belirleme için, - 55 ℃ ile 135 ℃ çalışma sıcaklığı aralıklarında uygulanabilir kılan, aşınmaya ve aleve karşı mükemmel dayanıklılık özelliğine sahiptir. Malzemenin baskı performansı sadece SAE-AS-81531.4.6.2 ve MIL-STD-202F standartlarıyla eşleşmeyip, aynı zamanda ateş almaz ve seçkin yalıtım özelliğine sahiptir. CYG’nin 3:1 ısıyla daralan makaronuna çift baskı yapılabilir ve uzun süreli sürtünmeden veya sert eritici madde ve yağlarına maruz kalmadan sonra bile kendi mükemmel baskı performansını sürdürür.

Spesifikasyonlar
Spesifikasyonlar (Inch) Daralma öncesi ∅ D Daralma Sonrası Çap
İç Çap (mm) İç Çap (mm) Et Kalınlığı (WT) (mm)
3/32 2.4 0.8 0.53±0.08
1/8 3.2 1.07 0.58±0.08
3/16 4.8 1.6 0.58±0.08
1/4 6.4 2.11 0.61±0.08
3/8 9.5 3.2 0.61±0.08
1/2 12.7 4.2 0.61±0.08
3/4 19.1 6.35 0.64±0.08
1 25.4 8.46 0.64±0.08
1-1/2 38.1 12.7 1.0±0.08
2 50.8 16.9 1.0±0.08
Spesifikasyonlar
Madde Test metodus Spesifikasyonlar
Gerilme direnci SAE-AMS-DTL-23053 ≥10.3MPa
Nihai Uzama Ratio SAE-AMS-DTL-23053 ≥200%
Esneklik SAE-AMS-DTL-23053.4.6.7 -55℃±1℃, 4 saat, Çatlak yoking
Isı şoku SAE-AMS-DTL-23053.4.6.8 250℃±3℃, 4 saat, Çatlak yoking, no dripping, no flowing
Yaşlanma Performansı SAE-AMS-DTL-23053.4.6.9 175℃±2℃, 168 saat, Görsel hasar yok
Yaşlanma sonrası çekme dayanımı SAE-AMS-DTL-23053.4.6.13 and ASTM D638 ≥6.9MPa, 23℃±2℃
Nihai Uzama Ratio Yaşlanma sonra SAE-AMS-DTL-23053.4.6.13 and ASTM D638 ≥100%, 23℃±2℃
RenkStability SAE-AMS-DTL-23053.4.6.15 175℃±2℃, 24 saat, paso
Dielektrik Dayanim SAE-AMS-DTL-23053.4.6.13 and ASTM D2671 ≥19.7kV/mm, 23℃±2℃
Hacim direnci SAE-AMS-DTL-23053.4.6.13 and ASTM D876 ≥1.0x1014Ω· cm,500V(DC), 60s
Yanmazlık UL224 Alev direnci
Sıvı direnci AE-AMS-DTL-23053.4.6.11 Görsel hasar yok
Kalıcılık Yazdır SAE-AS-81531.4.6.2 50 kauçuk silme, tanımlama
Solvent Direnci Yazdır MIL-STD-202G Yöntemi 215K 10 kauçuk silme, tanımlama
Spesifikasyonlar
Madde Test metodus Spesifikasyonlar
Physical performance
Çalışma Sıcaklığı. -55℃~135℃
Çekme dayanımı(M Pa) ASTM D2671 ≥10.3Mpa
Nihai Uzama ratio (%) ASTM D2671 ≥200%
Esneklik (-55℃, 4 saat) ASTM D2671 Çatlak yoking
Isı şokuat 250℃±3℃ at 4 saat ASTM D2671 Çatlak yoking, no dripping, no flowing
Electrical performance
Dielektrik gücü ASTM D2671 ≥19.7kV/mm
Hacim direnci ASTM D876 ≥1014Ω·cm
Yanmazlık UL224 Alev direnci
Sıvı direnci(23℃, 24 saat) ASTM D2671 Tanımlanan yazdır
Yaşlanma sonraat 175℃±2℃ at 168 saat
Çekme dayanımı(MPa) ASTM D2671 ≥6.9Mpa
Nihai Uzama ratio (%) ASTM D2671 ≥100%
MIL-M-81531-4.6.2 20 kauçuk silme, tanımlama
Baskı performansı
UL 224, 50 Kauçuk silme, tanımlama
MIL-M-81531-4.6.2 50 Kauçuk silme, tanımlama
MIL-STD-202 30 kauçuk silme, tanımlama
3:1 Baskı Yapılabilir Isıyla Daralan Makaronun Özellikleri
  • Baskı malzemesi UL224 ve halojensiz çevre standartlarına uygundur.
  • Baskı performansı AS23053/5 taleplerini karşılamaktadır.

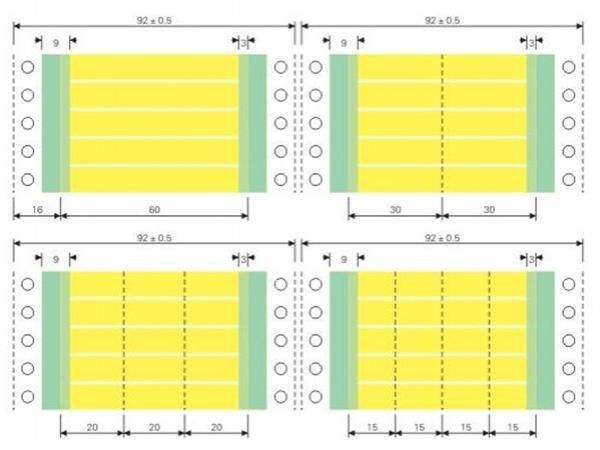

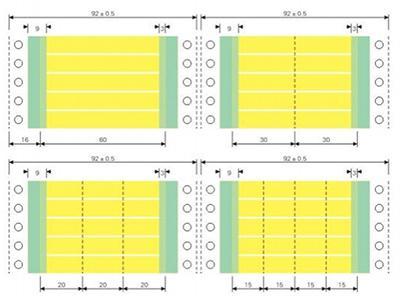

  • Farklı ürün paketleme yöntemleri farklı müşteri taleplerini karşılamaktadır.
  • Standart iğneli yazıcılarla veya ısı aktarımı yazıcısıyla baskı yapılabilir.
  • Çift yönlü basım ile okunabilir.
  • Beyaz ve sarı standart renklerle beraber, Ürün renkleri özel ihtiyaçlara göre uyarlanabilir.
  • Kirliliğe karşı mükemmel kabiliyetli ve baskıya dayanıklı.
Baskı Yapılabilir Isıyla Daralan Makaron
